MTX-90A
型號：MTX-90A標稱電流：90A平均電流：110A耐壓范圍： >1400V
觸發電流：<50mA尺寸mm：92*23*45孔距：Φ5mm 80mm
基本參數
| 型號： | MTX-90A |
| 標稱電流： | 90A |
| 平均電流： | 110A |
| 耐壓范圍： | >1400V |
| 觸發電流： | <50mA |
| 尺寸mm： | 92*23*45 |
| 孔距： | Φ5mm 80mm |

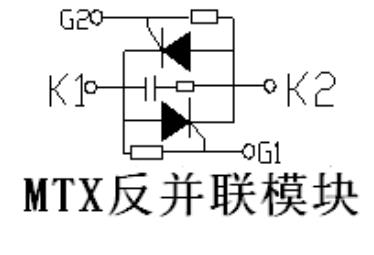

MTX系列全控型模塊原理圖：

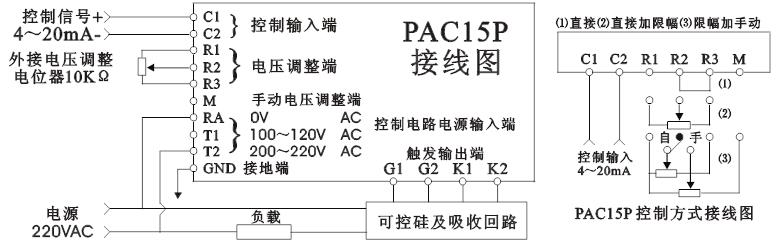

單相加熱220V或380V可采用PAC15P觸發板。

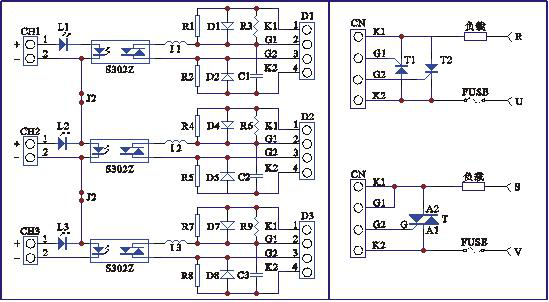

驅動三路單相或三相大功率反并聯晶閘管或雙向晶閘管，輸入電平和日本島電占空比（P 型，SSR）調節輸出類型儀表兼容，三相調功可配合ZAC10控制器與SW03A功率擴展模塊一起使用。
直接連接 SSR 輸出類型儀表（略）：
帶周波功率擴展應用例：
